Занятие 4
Тип: Adobe Acrobat; 433 Kb; скачиваний: 4542

П р и м е р 4.5 - 4.11 (для самостоятельного решения). Определить опасные сечения и опасные точки в стержнях с заданными усилиями (рис. 4.15, 4.16, 4.17) и заданными поперечными сечениями (рис 4.18) при условии, что размеры сечений по длине стержней не меняются. Постарайтесь рассмотреть как можно больше вариантов сечений для каждого стержня и сделайте выводы о влиянии формы сечения на напряжения.

Рис. 4.15. Сжатый (а) и растянутый (б) стержень

Рис. 4.16. Эпюры усилий в балках при действии трех (а) и четырех (б) сосредоточенных сил

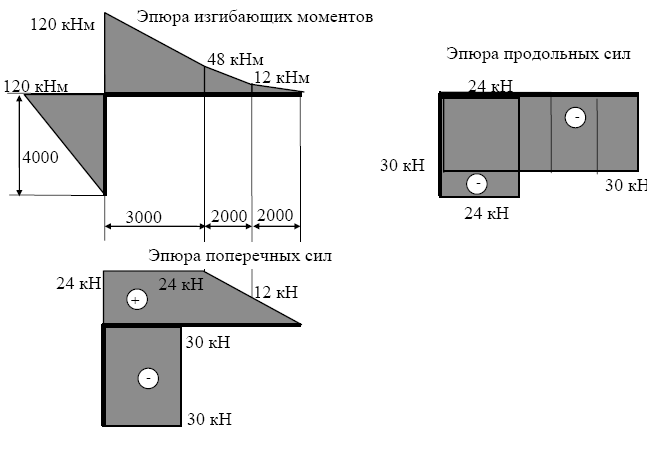

Рис. 4.17. Эпюры усилий (изгибающих моментов, поперечных и продольных сил) в Г - образной раме

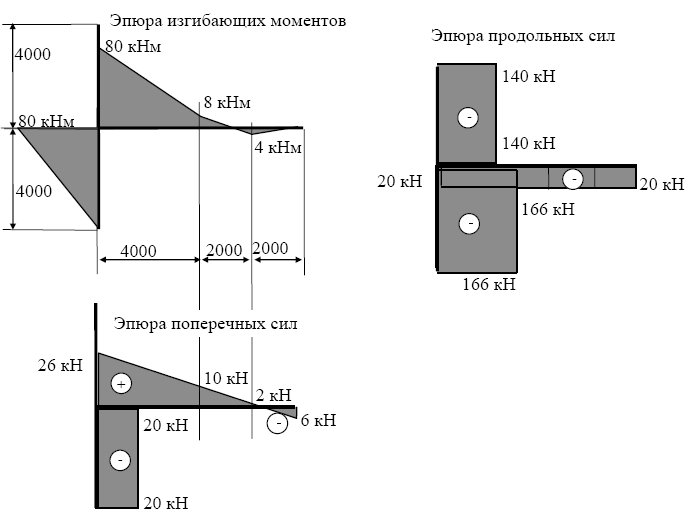

Рис. 4.18. Эпюры усилий (изгибающих моментов, поперечных и продольных сил) в Т - образной раме

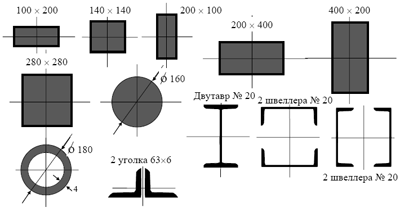

Рис. 4.19. Варианты прямоугольных, круглых и прокатных сечений

П р и м е р 4.6 (для самостоятельного решения). Построить эпюры и определить опасные напряжения для стержней переменного сечения (рис.4.20). (В этом примере необходимо проверять не только сечения с максимальными усилиями, но и места перемены сечения).

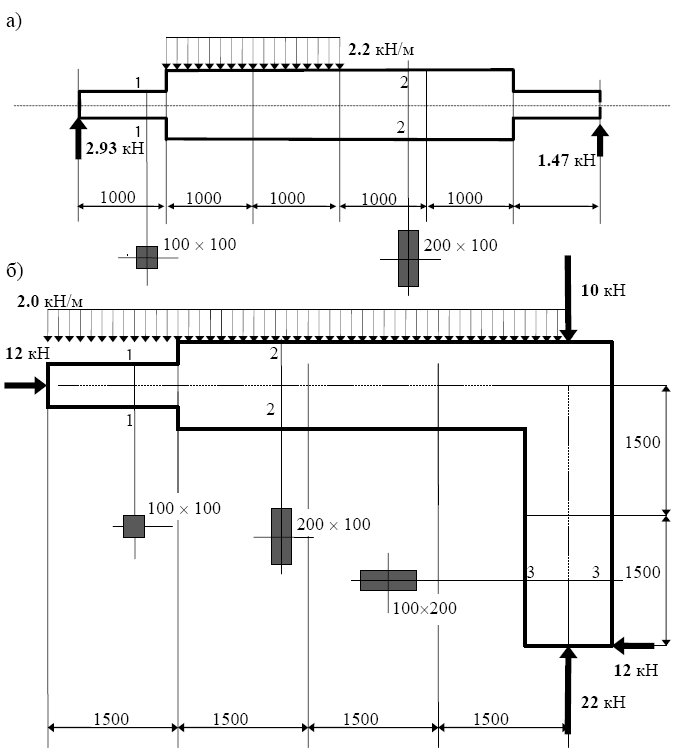

Рис. 4.20. Стержни переменного сечения а - прямолинейный б - Г - образный
