Занятие 2-2
Тип: Adobe Acrobat; 477 Kb; скачиваний: 7283

Объем бетона, м3

Пролет, Тип опалубки
м I II III IV V
18 2.60 3.10 3.70 4.20 4.80
24 3.70 4.20 4.70 5.70 7.30

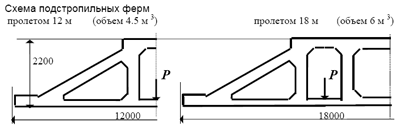

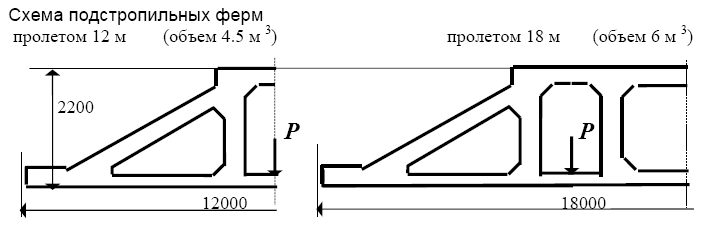

Таблица 2.15 Предельная сосредоточенная нагрузка9 на фермы подстропильные (ФП10), в месте опирания стропильных ферм (P, кН)

9 Предельная нагрузка не включает собственный вес фермы
10 Марка фермы (например, ФП 18 - 4) включает: аббревиатуру - ФП - ферма подстропильная; через пробел - пролет в м; через тире - номер несущей способности.

Номер несущей способности 1 2 3 4 5 6 7 8 9
Предельная нагрузка, кН 580 780 1030 1230 1330 1430 1530 1650 1700

Таблица 2.16 Предельная горизонтальная нагрузка11 для панелей стен отапливаемых зданий - ПС12 (кН/м2)

11 Предельная нагрузка не включает собственный вес панелей.
12 Марка панели стеновой (например, ПС600.9.20-Я-21) включает: : аббревиатуру панели ПС - панель стеновая; длину ее в см; высоту в дм; толщину в см; через тире вид бетона (Я - ячеистый, П - на пористых заполнителях); второе тире отделяет двузначное число, где первая цифра - место расположения панели (см. схему расположения панелей), вторая имеет два значения: 1-прямое исполнение, 2- исполнение обратное.

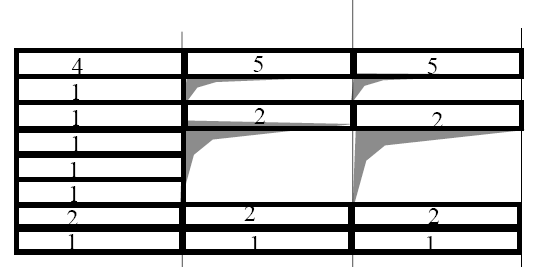

Расположение панелей13

13 Удельный вес материала панелей не более 12 кН/м3

Примечание: Наименование панелей: 1- рядовая, 2- перемычечная, 4- карнизная рядовая, 5- карнизная перемычечная.

Высота, дм Толщина, см
20 25 30
9 3,0 3,2 3,3
12 2,8 3,0 3,2
15 2,7 2,9 3,1
18 2,6 2,8 3,0

Таблица 2.17 Предельная нагрузка на фундаментные балки - ФБ14 (кН/м)

14Марка фундаментной балки (например, ФБ6-41) включает: аббревиатуру ФБ - фундаментная балка; шаг колонн в м; через тире номер несущей способности, просуммированный с номером укорочения балки в зависимости от того, на что и где укладывается фундаментная балка (в нашем примере 41= 39+2, 39 - номер несущей способности, 2 - балка укорочена на 950 мм). Укорочение балки зависит от того, на что и где она опирается; на обрез фундамента колонны перед ней, на обрез фундамента в створе колонн, у температурного или усадочного шва здания и др. Номер укорочения: 1- на 50 мм, 2- на 950 мм, 3- на 1250 мм, 4- на 1550 мм, 5- на 1770 мм.
Номер несущей способности15 00 05 10 15 17 22 27 32 34 39 44
Нагрузка 45 68 68 70 103 8 90 100 140 5 7
15 Балки несущей способности 00 и 05 предназначены для самонесущих панельных стен толщиной до 250 мм. Балки несущей способности 10, 15, 17 - то же толщиной до 400 мм. Балки несущей способности 22, 27, 32, 34 - для кирпичных и блочных стен толщиной до 510 мм. Балки несущей способности 39 и 44- под навесные панельные стены толщиной соответственно до 200 мм и 300 мм.

Банк предельных нагрузок (банк данных) формируется для каждого элемента сооружения в отдельности. Имеются банки предельных нагрузок для типовых плит покрытий и перекрытий, панелей стен, ригелей, балок, ферм, колонн, фундаментных балок и других элементов (см. табл. 2.11 - 2.17). Для других элементов сооружений банк данных нужно искать в справочниках по типовым конструкциям16, в типовых проектах или создавать самостоятельно (см. главу 5).

16 Типовые железобетонные конструкции зданий и сооружений для промышленного строительства: Справочник проектировщика. - М.: Стройиздат, 1981

В банке предельных нагрузок приводятся их предельно допустимые значения. Эксплуатация элемента при нагрузках выше этого значения опасна. Чтобы оценить прочность всего сооружения, необходимо оценить прочность всех его элементов, и только тогда, когда все элементы выдерживают расчетные нагрузки (нагрузки рабочего состояния), можно говорить о прочности всего сооружения в целом. Если хотя бы один элемент не отвечает условию прочности, то можно сделать вывод о том, что сооружение для данных условий эксплуатации не пригодно.
