Занятие 2-2. ВНЕШНИЕ СИЛЫ

Страницы:

Скачать:

Занятие 2-2
Тип: Adobe Acrobat; 477 Kb; скачиваний: 7283

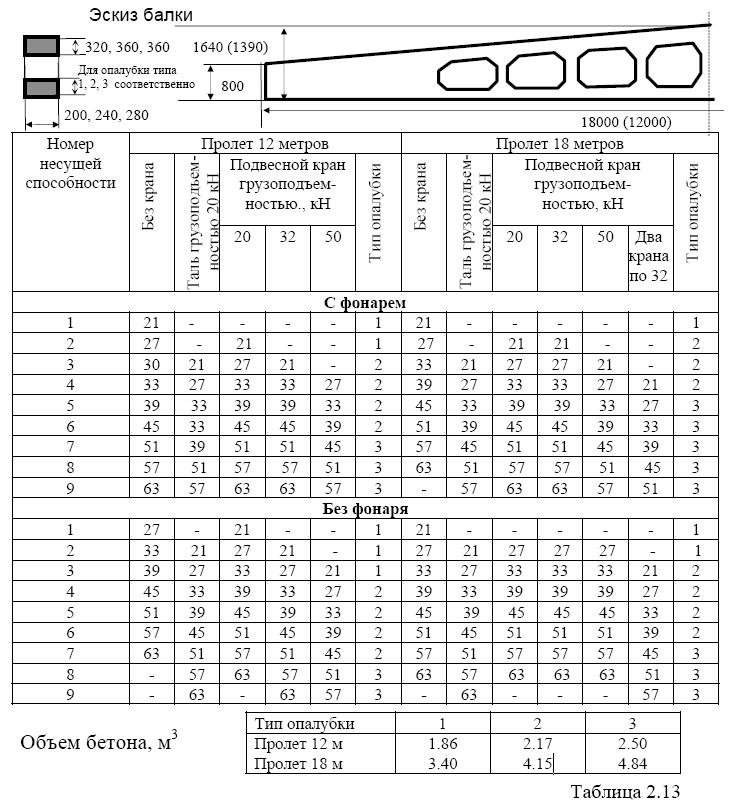

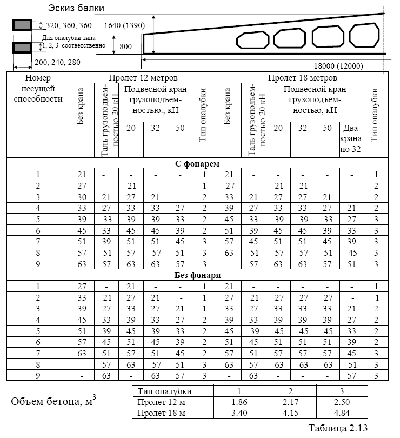

Предельная нагрузка3 для двускатных балок под рулонную кровлю - БДР4

3 Предельная нагрузка не включает собственный вес балки
4 Марка балки (например, 2БДР 12 - 4 А1V) включает: тип опалубки, зависящей от номера несущей способности; аббревиатура - БДР - балка двускатная под рулонную кровлю; через пробел - пролет в м; через тире - номер несущей способности и класс напрягаемой арматуры. Балка любой несущей способности может быть армирована или стержневой арматурой (класс А-III и А-IV), или проволочной (класс Вр-II), или прядевой (класс П-7))

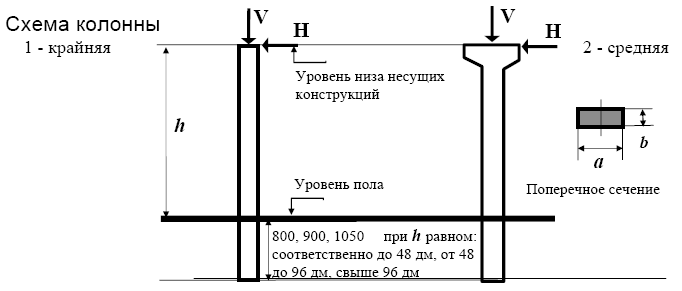

Предельная вертикальная нагрузка5 на колонну6 для цехов без мостовых кранов, V в МН

5 Вертикальная нагрузка не включает вес колонны
6 Марка колонны (например, К 48 - 2 4) состоит из: аббревиатуры К - колонна; высоты от пола до низа несущей конструкции (в дм); через тире - место расположение колонны (1 - крайняя, 2 - средняя) и номер несущей способности.

Сортамент
по h, дм 30 36 42 48 54 60 72 84 96 108 120 132 144
по a, см 30 40 50 60 70 80
по b, см 30 40 50
При горизон тальной нагрузк е Н, кН Номер несущей способности
1 2 3 4 5 6 7 8 9
10 1.23 1.62 2.22 2.28 3.42 3.63 4.23 4.38 4.68
20 1.11 1.56 2.16 2.76 3.36 3.51 4.11 4.26 4.56
30 0.99 1.44 2.04 2.64 3.24 3.39 3.99 4.14 4.44
40 0.87 1.32 1.92 2.52 3.12 3.27 3.87 4.02 4.32
50 0.75 1.20 1.80 2.40 3.00 3.15 3.75 3.90 4.20
75 0.45 0.90 1.50 2.10 2.70 2.85 3.45 3.60 3.80
100 - 0.60 1.20 1.80 2.10 2.55 3.15 3.30 3.60
150 - - 0.60 1.20 1.80 1.95 2.55 2.70 3.00
200 - - - 0.60 1.20 1.35 1.95 2.10 2.40
250 - - - - 0.60 0.75 1.35 1.50 1.80
300 - - - - - - 0.75 0.90 1.20

Таблица 2.14 Предельная нагрузка7 для стропильных безраскосных ферм под мало уклонную кровлю - ФБМ 8 (кН/м)

7 Предельная нагрузка не включает собственный вес фермы
8 Марка фермы (например, ФБМ 24 V - 4 А1V) включает: тип опалубки, зависящей от номера несущей способности; аббревиатура - ФБМ - ферма безраскосная под мало уклонную кровлю; через пробел - пролет в м; через пробел - тип опалубки; через тире - номер несущей способности и класс напрягаемой арматуры. Ферма любой несущей способности может быть армирована или стержневой арматурой (класс А-III и А-IV), или проволочной (класс Вр -II), или прядевой (класс П-7))

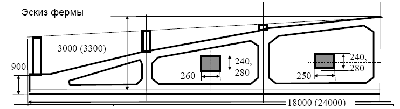

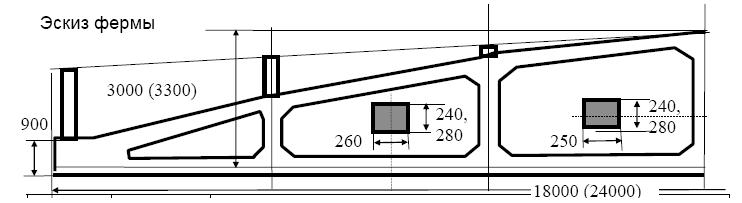

Эскиз фермы

Пролет, наличие фонаря Номер несущей способности Подвесные краны грузоподъемностью, кН
Без крана Таль 30 кН Двухопорные Трехопорные
2х20 2х32 50 20 32 50
24 м, без фонаря 1 18 - - - - - - -
2 24 15 15 - - 15 - -
3 27 21 21 - - 18 - -
4 33 27 27 18 - 21 18 -
5 39 33 33 21 - 27 21 18
6 45 39 39 24 - 33 27 27
7 51 45 45 33 - 39 33 33
8 57 51 51 39 - 45 39 39
9 63 57 57 45 - 51 45 45
24 м, с фонарем 1 15 - - - - - - -
2 18 - - - - - - -
3 24 18 18 - - 15 - -
4 30 27 27 - - 21 18
5 33 30 30 18 - 27 21 15
6 39 33 33 24 - 33 27 21
7 45 39 39 27 - 39 33 24
8 51 45 45 30 - 45 39 30
9 57 51 51 33 - 51 45 33
18 м без фонаря 1 18 - - - - - - -
2 27 18 - - - 18 - -
3 30 27 18 - 15 21 18 -
4 33 30 27 15 24 30 24 15
5 39 33 30 24 30 33 30 21
6 45 39 33 33 33 39 33 24
7 51 45 39 39 39 45 39 30
8 57   45 45 45 51 45 33
9 63 57 51 51 51 57 51 39
18 м с фонарем 1 21 - - - - - - -
2 24 18 - - - 15 - -
3 24 21 15 - 15 18 - -
4 27 24 21 15 18 24 15 -
5 33 27 24 18 24 27 21 18
6 39 33 33 24 33 33 27 24
7 45 39 39 27 39 39 30 27
8 51 45 45 33 45 45 33 33
9 57 51 51 39 51 51 39 30
