Занятие 5. ПРЕДЕЛЬНОЕ СОСТОЯНИЕ. БАНК ПРЕДЕЛЬНЫХ ХАРАКТЕРИСТИК

Таблица 5.5 Расчетные сопротивления R_n /γ_m тяжелого мелкозернистого бетона, МПа

Окончание таблицы 5.5

Предельно допустимое сопротивление растяжению и сдвигу не зависит от размеров конструктивных элементов. Сопротивление сжатию от этих размеров зависит в значительной степени в связи с возможной потерей устойчивости формы элемента. В большинстве случаев предельно допустимое напряжение сжатию определяется не прочностью связей, а условием сохранения формы элемента.

Федор Семенович Ясинский (1860 - 1919) предложил учитывать это явление введением понижающего коэффициента в расчетное сопротивление. Величина этого понижения зависит от гибкости λ. Для стержней она определяется их сечением, длиной и способом закрепления концов

λ = μ l / i , (5.2)

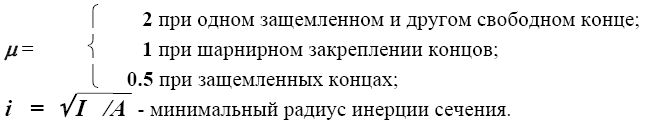

где l - длина стержня; μ - коэффициент, зависящий от закрепления его концов:

= √ I /A - минимальный радиус инерции сечения. В таблицах 5.2-5.5 приводятся значения предельно допустимых напряжений сжатию без учета гибкости. Изменение предельно допустимых напряжений сжатию в зависимости от гибкости определяются по таблицам 5.6-5.7.

Таблица 5.6 Предельно допустимые сопротивления сжатию стальных элементов (МПа)
