Занятие 5. ПРЕДЕЛЬНОЕ СОСТОЯНИЕ. БАНК ПРЕДЕЛЬНЫХ ХАРАКТЕРИСТИК
Скачать:
Расчетный аппарат получения характеристик рабочего состояния (нагрузки, усилий, напряжений, деформаций, перемещений и других) доступен при соответствующей подготовке практически каждому инженеру. Он дает вполне приемлемые для практики оценки этих характеристик. В современном строительном проектировании расчет практически полностью вытеснил экспериментальные методы. Огромный шаг в практических расчетах был сделан с помощью современных вычислительных средств. Рабочее состояние значительного большинства конструкций может быть проанализировано в широком диапазоне внешних воздействий. Развитие расчетных методик в ближайшем будущем позволит отказаться от упрощающих гипотез и перейти к другим, более полно отражающим сложные воздействия и внутренние процессы в теле сооружения.
Однако чтобы оценить прочность, необходимо с такой же степенью точности определить и предельное состояние - эталон прочности, Теория предельного состояния, к сожалению, развита не настолько, чтобы характеристики предельного состояния получать расчетом, Их издавна старались получать экспериментально, И в настоящее время положение принципиально не изменилось.
Известно, что надежность экспериментальных данных определяется количеством и качеством проведения испытаний. Постановка и проведение экспериментов доступна далеко не каждому. К концу прошлого века выяснилось, что даже самая мощная лаборатория не может обеспечить высокую точность и надежность предельных характеристик. Чтобы сделать результаты различных лабораторий сравнимыми между собой, необходимо было внести единообразие в механические испытания материалов. Инициатором проведения первой Мюнхенской конференции 1884 года по этому вопросу стал Иоган Баушингер (J. Bauchinger, 1833-1893) - профессор механики Мюнхенского политехнического института. В конференции участвовало 79 представителей механических лабораторий мира. И уже на второй Дрезденской конференции была принята значительная часть технических условий по испытанию материалов. На конгрессе прикладной механики, проходившем на Всемирной выставке в Париже (1889 г.), были разработаны меры по сближению взглядов ученых и правительств. Для проведения их в жизнь было создано международное общество по испытанию материалов. Большая часть стран примкнула к этой организации, способствовавшей развитию и совершенствованию методов испытаний материалов. Российским представителем в этой организации был известный инженер - профессор Санкт-Петербургского института путей сообщения Николай Аполлонович Белелюбский (1845-1922), энергично отстаивавший необходимость введения единых международных технических условий в практику испытаний материалов.
5.1. Банк предельных напряжений
Прочность конструкции по напряжениям, являющимся силовой характеристикой ее внутренних связей, может быть оценена только в заданной точке. Опорной базой для оценки прочности по напряжениям служит материал.
Суммарное напряжение в связях по одну сторону от плоскости, проходящей через заданную точку, раскладывается на нормальное и касательное (см. рис. 3.1). Поэтому методики испытаний материала должны быть поставлены так, чтобы образцы и условия испытаний позволяли получить известное напряженное состояние, в котором можно четко выделить отдельно нормальные и касательные напряжения. При растяжении (сжатии) стержня, например, центрально приложенной силой, нормальные напряжения по поперечному сечению распределены равномерно и, зная его площадь и силу, легко найти (см. табл. 4.2) их величину. Таким образом, в результате испытаний на растяжение (сжатие) получаются предельные нормальные напряжения. Касательные напряжения определяются при скручивании круглых стержней.
Для того чтобы получить такие состояния стержней, созданы машины с центрирующими зажимами. Образец же изготовляется таким, чтобы давления в зажимах (по концам стержня) не нарушали напряженного состояния на рабочем участке, Образец по концам имеет утолщения, плавно переходящие в достаточно длинную цилиндрическую или призматическую рабочую часть (рис. 5.1).

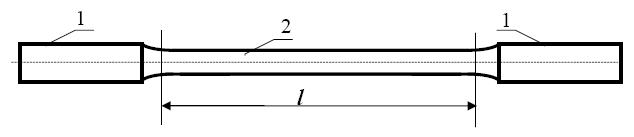

Рис.5.1. Образец из металла для испытаний на растяжение и кручение 1 - участок для захватного устройства, 2 - «рабочий» участок
Предельно допустимые напряжения определяются требованиями надежной эксплуатации конструкций, Если, например, при любых временных возмущениях конструкция должна возвращаться в исходное состояние, то предельным является предел текучести (для стали), если же допускаются остаточные деформации, то - предел прочности (временное сопротивление) (рис. 5.2).

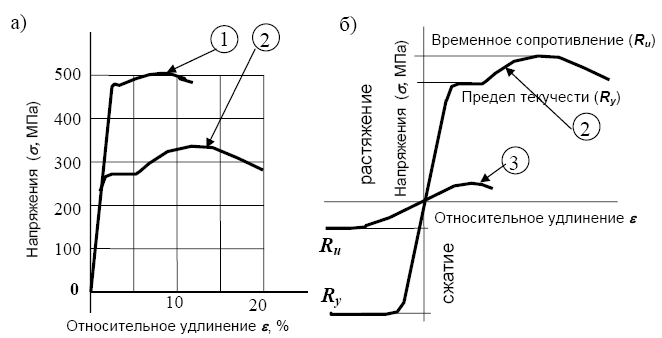

Рис. 5.2. Диаграммы «напряжение - относительная деформация» а - при растяжении, б - при растяжении - сжатии 1, 2 - соответственно жесткая и гибкая сталь, 3 - бетон
Предельно допустимые напряжения (сопротивления) зависят от многих факторов, в частности, от объема материала в изделии и способа его изготовления. Если, например, изготовить одинаковые образцы из тонкого прокатанного листа стали и из отливки, предназначенной для его изготовления, то не требуется особых доказательств того, что прочность образцов будет разная. Прочность образца из листа будет больше, чем образца из отливки, в которой невозможно добиться необходимой плотности и однородности (количество нарушений сплошности внутри заготовки больше, чем в листе). Однако даже при испытании образцов из одного изделия неизбежен разброс результатов, Методика их обработки должна быть такой, чтобы помещенные в банк предельных напряжений величины обеспечивали прочность материалов в заданной точке с определенной надежностью, В нормативных документах (нормалях, СНиП) введены статистические коэффициенты
Rnp = Rn · γс /(γm · γn), (5.1)
где Rn -нормативное сопротивление материала, определяемое статистической оценкой математического ожидания множества испытаний стандартных образцов (рис. 5.3). Обычно в упругой стадии работы материала конструкции нормативное сопротивление Rn принимается равным пределу текучести Ryn. Если эксплуатация элементов возможна и за пределом упругости, то - временному сопротивлению Run (рис. 5.2). γm - коэффициент надежности по материалу. Он определяется разбросом результатов испытаний (среднеквадратичным отклонением и доверительным интервалом). Этот коэффициент отражает постоянство показателей прочности материала, Чем материал однороднее, чем стабильнее результаты испытаний, тем меньше γm отличается от единицы, Из рисунка 5.3 видно, что с уменьшением произведения γm· γn , увеличивается нормативное сопротивление материала, что приводит к экономии материала. Поэтому необходимо учитывать ответственность (капитальность) сооружений, γn - коэффициент надежности самого объекта строительства. Для капитальных

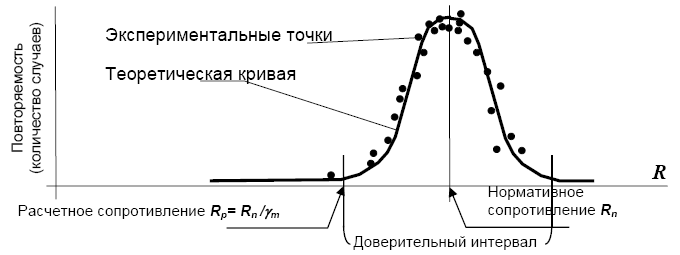

Рис. 5.3. График повторяемости сопротивлений разрыву серии образцов
сооружений первого класса, разрушение которых приводит к значительным материальным, социальным и экологическим потерям (здания АЭС, ТЭЦ, антенн ТВ, резервуары для нефтепродуктов, детские и зрелищные учреждения), значения предельных напряжений не понижаются (γn = 1). Для временных сооружений (складов, хранилищ, гаражей и других) предельно допустимое сопротивление уменьшается на 10% (γ n= 0.9), а для остальных зданий на 5% (γn = 0.95). Коэффициент условий работы γ c учитывает длительность и повторяемость нагрузок, изменения температуры, агрессивность и влажность внешней и внутренней среды и отражает интегрально степень изученности взаимодействия среды и конструкции. Предельно допустимые (расчетные) сопротивления наиболее распространенных материалов, применяемых в строительстве, приведены в таблицах 5.1-5.5.
Таблица 5.1 Нормативные (Rn) и расчетные (Rn /γm) сопротивления проката и труб из стали (МПа)
Марка стали | Вид изделия | Толщина, мм | Rn | Rn /γm | >||
---|---|---|---|---|---|---|
Предел текучести Rny | Времен- ное сопротив- ление Rnu | по пределу текучести Ry | по времен ному сопрот., Ru | |||
Ст3пс | Лист | 4 - 10 | 235 | 365 | 230 | 355 |
Ст3сп | Лист | 11-20 | 235 | 355 | 230 | 345 |
Труба | 4-10 | 225 | 370 | 215 | 350 | |
Фасон | 4-10 | 275 | 380 | 270 | 370 | |
Фасон | 11-20 | 275 | 370 | 270 | 360 | |
09Г2С | Лист | 4-10 | 345 | 490 | 335 | 480 |
Лист | 11-20 | 325 | 470 | 315 | 460 | |
Лист | 21-32 | 305 | 460 | 290 | 440 | |
Труба | 8-15 | 265 | 470 | 250 | 450 | |
Фасон | 4-10 | 345 | 490 | 335 | 480 | |
Фасон | 11-20 | 325 | 470 | 315 | 460 | |
Фасон | 21-32 | 305 | 460 | 290 | 440 | |
16Г2АФ | Лист | 4-32 | 440 | 590 | 400 | 535 |
Труба | 6-9 | 440 | 590 | 400 | 535 | |
16-40 | 350 | 410 | 320 | 375 | ||
10ХСНД | Лист | 4-32 | 390 | 530 | 355 | 480 |
Фасон | 4-15 | 390 | 530 | 355 | 480 |
Таблица 5.2 Расчетные сопротивления (Rn /γm) растяжению, сжатию и срезу алюминиевых сплавов (МПа)
Марка | АМГ2М | АМГ2Н2 | АД31Т, АД31Т4 | АД31Т1 | 1915, 1925 | 1915Т |
---|---|---|---|---|---|---|
Растяжение и сжатие | 70 | 125 | 55 | 120 | 175 | 195 |
Срез | 40 | 75 | 35 | 75 | 105 | 120 |
Таблица 5.3 Расчетные сопротивления Rn /γm древесины сосны, ели и лиственницы (МПа)
Вид напряженного состояния | Сорт древесины | ||
---|---|---|---|
I | II | III | |
Растяжение вдоль волокон | 10 | 7 | - |
Сжатие вдоль волокон прямоугольного сечения высотой до 50 см, шириной до 11 см | 14 | 13 | 8.5 |
прямоугольного сечения высотой до50 см, шириной до 13 см | 16 | 15 | 11 |
круглого сечения | - | 16 | 10 |
Скалывание вдоль волокон при изгибе | 1.8 | 1.6 | 1.6 |
на врубках | 2.4 | 2.1 | 2.1 |
Таблица 5.4 Расчетные сопротивления Rn /γm отливок из серого чугуна, МПа
Вид напряженного состояния | Марка чугуна | |||
---|---|---|---|---|
СЧ45 | СЧ20 | СЧ25 | СЧ30 | |
Растяжение | 55 | 65 | 85 | 100 |
Сжатие | 160 | 200 | 230 | 250 |
Сдвиг | 40 | 50 | 65 | 75 |
