Занятие 6. РАСЧЁТ ПАССИВНОГО ДАВЛЕНИЯ

До сих пор мы рассматривали случай, когда давление стремится опрокинуть ограждение (активное давление – распор). Однако очень часто возникают ситуации, когда ограждение само «наваливается» на засыпку и вызывает противодавление сыпучего тела (рис. 1).

Рис. 1. Примеры возникновения пассивного давления

Сопротивление сыпучего тела выпиранию его каким-либо ограждением называется пассивным давлением (отпором).

Пассивное давление определяется на основании тех же построений, которые служат для определения активного давления с одним отличием: знак углов трения φ и φ₀ следует изменить на обратный.

Пассивное давление всегда значительно больше активного: стенка смещается в сторону засыпки и стремится приподнять призму обрушения. Силы трения на плоскости скольжения и на поверхности стенки отклоняются в сторону, обратную движению призмы, т.е. вниз. Поэтому давление, необходимое для разрушения сыпучего тела, значительно возрастает.

Построение для определения пассивного давления представлено на рис. 2: выполнено построение Понселе с использованием теорем Ребхана. Определяется призма, которая оказывает наименьшее сопротивление выпиранию.

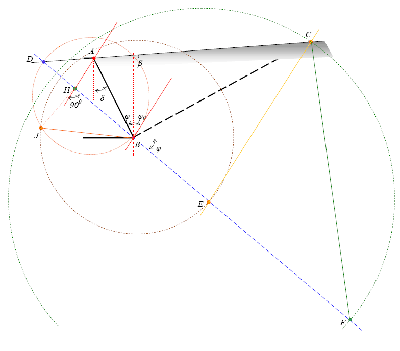

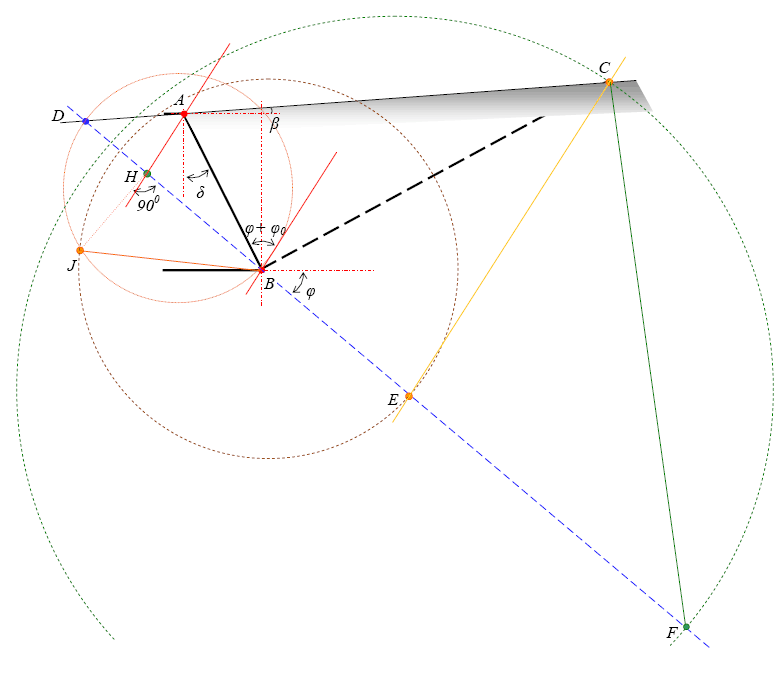

Рис. 2 Построение к определению пассивного давления

Задача. Графически определить силу пассивного давления грунта на подпорную стену высотой 8 м при следующих исходных данных: угол наклона стены к вертикали δ = 15⁰, поверхность засыпки – горизонтальна (β = 0), удельный вес грунта γ = 20 кН/м³, угол внутреннего трения грунта φ = 25⁰, угол трения грунта о стену φ₀ = 10⁰. Определить также положение плоскости скольжения. Построение и величина пассивного давления E_п приведены на рис. 3.

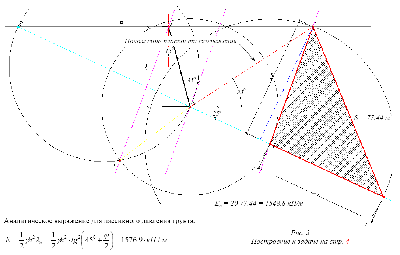

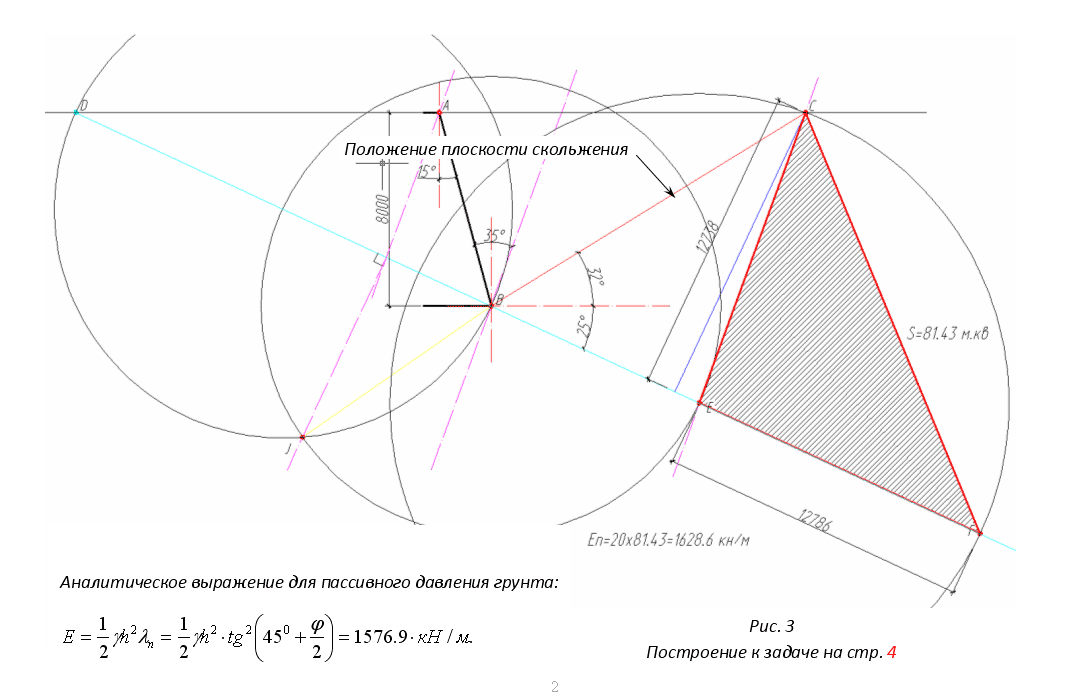

Рис. 3 Построение к задаче на стр. 4
