Занятие 5. РАСПРЕДЕЛЕНИЕ ДАВЛЕНИЯ СЫПУЧЕГО ТЕЛА ПО ВЫСОТЕ
ОГРАЖДЕНИЯ

Скачать:

Занятие 5
Тип: Adobe Acrobat; 174 Kb; скачиваний: 1763

Давление сыпучего тела на подпорную стену определяется не только величиной и направлением, но также и законом распределения, от которого зависит положение равнодействующей этой нагрузки.

Для получения закона распределения давления по высоте ограждения принимают следующее допущение:

при сдвиге стены высотой h давление сыпучего тела на ее верхнюю часть высотой z не зависит от того, сдвигается или нет нижняя часть стены, то есть давление на верхнюю часть будет таким же, как для стены высотой z (рис. 1).

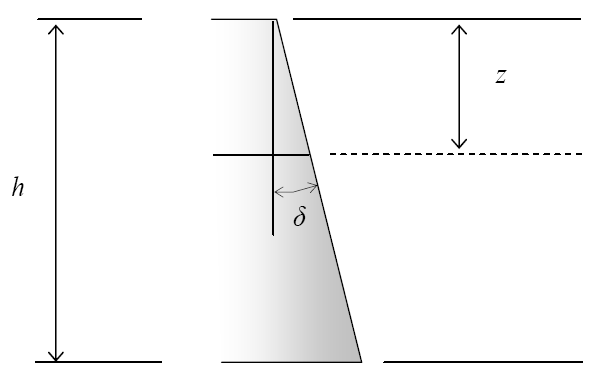

Рис. 1. Схема к допущению для получения закона распределения давления по высоте ограждения

Чаще всего эпюру давлений строят на вертикальной проекции стены, а её ординаты откладывают горизонтально. Ординаты эпюры: q = γ · z ·λ ;

здесь λ – см. обозначение в формуле (25 Занятия 3). При этом ординаты необходимо предварительно разделить на cos δ.

Величина активного давления сыпучего тела на стену возрастает пропорционально глубине z, и эпюра давления будет в виде треугольника с наибольшей ординатой q на уровне подошвы стены.

Равнодействующая активного давления сыпучего тела приложена на уровне центра тяжести эпюры давления (рис. 2). Так как эпюра имеет вид треугольника, то её центр тяжести находится на высоте h/3 от подошвы стены. Равнодействующая Е составляет с нормалью к плоскости стены угол φ0.

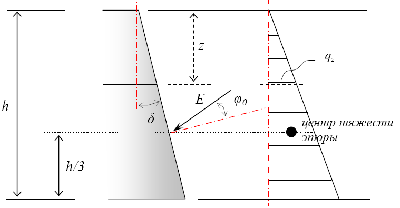

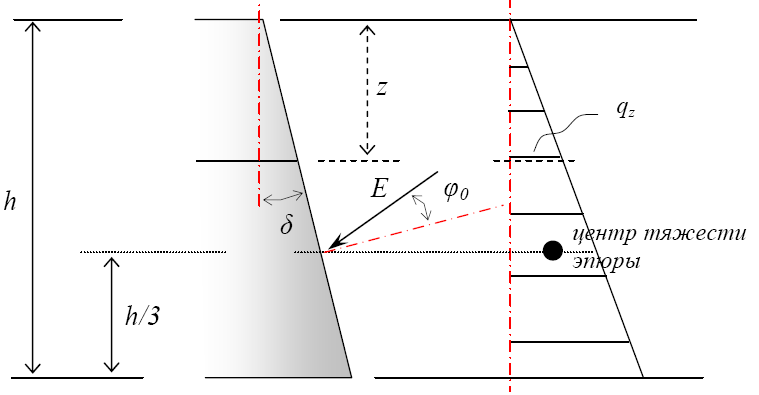

Рис. 2. Схема приложения равнодействующей давления
