ЗАДАНИЕ ДЛЯ САМОСТОЯТЕЛЬНОГО РЕШЕНИЯ

Задача.

1. Определите графически величину активного давления грунта E_a на ограждение ломаного очертания (рис. 1);
2. Постройте эпюру распределения интенсивности активного давления грунта по высоте стенки, определите положение равнодействующей активного давления для каждого участка;
3. Проверьте выполненные построения, определив величину давления E_a для каждого участка аналитически;
4. Определите графически величину пассивного давления грунта E_п на стенку ломаного очертания;
5. Проверьте выполненные построения, определив величину давления E_п аналитически;
6. Выполните проверку устойчивости подпорной стенки на плоский сдвиг по подошве (согласно [8]), приняв во внимание, что стенка выполнена из железобетона (γ_ст = 25 кН/м³).

Исходные данные

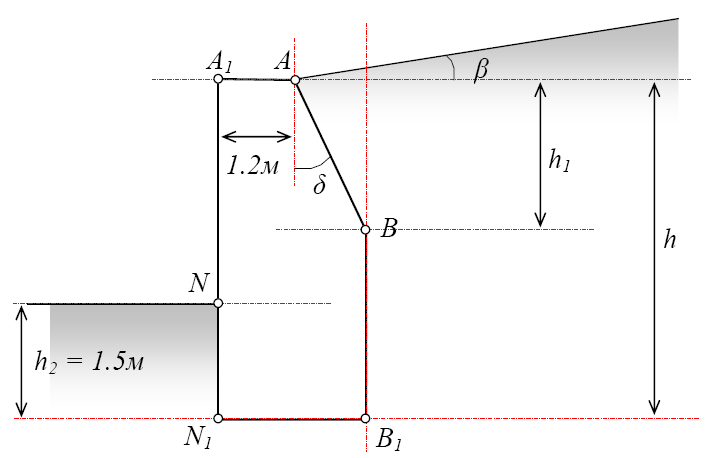

Рис. 1. Схема к задаче

1. Гастев В.А. Краткий курс сопротивления материалов. – М.: Наука – 1977.
2. Глушков Г.И. Расчет сооружений, заглубленных в грунт. – М.: Стройиздат, 1977.
3. Горбачёв К.П., Краснов Е.Г., Субботницкий В.В. Основы механики деформируемого твёрдого тела. – Владивосток: Уссури, 1998.
4. Дуброва Г.А. Методы расчета давления грунтов на транспортные сооружения. – М.: Транспорт, 1969.
5. Иванов П.Л. Грунты и основания гидротехнических сооружений. Учеб. Для гидротехн. спец. вузов. – М.: ВШ, 1985.
6. Клейн Г.К. Строительная механика сыпучих тел. – М.: Стройиздат, 1977.
7. Макаров Е.В., Светлаков Н.Д. Справочные таблицы весов строительных материалов. – М.: Стройиздат, 1971.
8. Проектирование подпорных стен и стен подвалов. Справочное пособие к СниП. /ЦНИИпромзданий Госстроя СССР. – М.: Стройиздат, 1990.
9. Рабинович И.М. Основы строительной механики стержневых систем. – М.: Госстройиздат, 1960.
10. СНиП 2.06.07-87*. Подпорные стены, судоходные шлюзы, рыбопропускные и рыбозащитные сооружения. – М.: Стройиздат, 1989.
11. СНиП 2.09.03-85. Сооружения промышленных предприятий. Подземные сооружения. – М.: Стройиздат, 1985.
12. Снитко Н.К. Статическое и динамическое давление грунтов и расчет подпорных стенок. – Л.: Стройиздат, 1970.
13. Соколовский В.В. Статика сыпучей среды. – М.: Стройиздат, 1990.
14. Стоценко А.А., Доценко С.И., Мальков Н.М., Белоконь М.А. Курс Теории сооружений. Строительная механика. – Владивосток: ДВГТУ, 1994.
15. Тетиор А.Н. Подпорные стены в транспортном строительстве. – М.: Стройиздат, 1990.
16. Цытович Н.А. Механика грунтов. – М.: ВШ, 1983.
