Журнал лабораторных работ по Механике грунтов
Скачать:
Сu = d60 / d10 =
Задание 3. Вычисление дополнительных физических характеристик
ρd= ρ / (1+w) = г/см3
e = ρs / ρd – 1 = г/см3
Sr = wρs / (eρw) = г/см3
Основные физические характеристики (определены экспериментально и берутся из таблицы в соответствии с заданным вариантом)
| варианты | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Плотность частиц грунта, ρ s, г/см3 | 2.65 | 2.62 | 2.64 | 2.60 | 2.60 |
| Плотность грунта, ρ , г/см3 | 1.80 | 1.88 | 1.90 | 1.84 | 1.78 |
| Влажность грунта, w | 0.08 | 0.19 | 0.22 | 0.18 | 0.10 |
Задание 4. Наименование песчаного грунта (ГОСТ 25100-95)
______________________________________________________________
______________________________________________________________
______________________________________________________________
______________________________________________________________
______________________________________________________________
______________________________________________________________
______________________________________________________________
Дата выполнения __________________Проверил _______
Работа № 3 ОПРЕДЕЛЕНИЕ ПОКАЗАТЕЛЕЙ СЖИМАЕМОСТИ ПЫЛЕВАТО- ГЛИНИСТОГО ГРУНТА СПОСОБОМ КОМПРЕССИИ В ОДОМЕТРЕ (ГОСТ 23906-79)

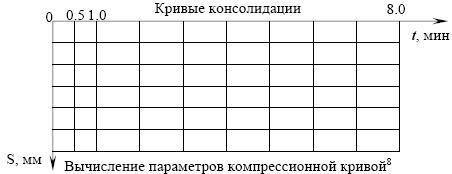

Ведомость испытаний образца в одометре Н.Н. Маслова7
| Масса
груза на
рычаге,
кг,
N |
Вертикаль
ное
напряжени
е, МПа,
σ |
Время от
начала
загружения
мин, t |
Показание
индикатора
,мм,
Sr |
Вертикальное перемещение прибора (Sn) и образца (S) | |
|---|---|---|---|---|---|
| Sn | S= Sr- Sn | ||||
1.710 |
0.05 |
0.25 |
|||
0.5 |
|||||
1.0 |
|||||
3.0 |
|||||
4.0 |
|||||
8.0 |
|||||
3.635 |
0.10 |
0.25 |
|||
0.5 |
|||||
1.0 |
|||||
3.0 |
|||||
4.0 |
|||||
8.0 |
|||||
7.485 |
0.20 |
0.25 |
|||
0.5 |
|||||
1.0 |
|||||
3.0 |
|||||
4.0 |
|||||
8.0 |
|||||
15.185 |
0.40 |
0.25 |
|||
0.5 |
|||||
1.0 |
|||||
3.0 |
|||||
4.0 |
|||||
8.0 |
|||||
разгрузка |
8.0 |
||||
| Вертикальное
напряжение,
МПа
σ |
Условно стабилизированное вертикальное перемещение | Коэффициент пористости | ||
|---|---|---|---|---|
| Абсолютное, мм, S | Относитель- ное, ε = S/h | Приращение Δе = ε (1+е0) | Значение е = е0 - Δе | |
0 |
||||
0.05 |
||||
0.10 |
||||
0.20 |
||||
0.40 |
||||
полная
разгрузка |
||||
Вычисление коэффициента сжимаемости и модуля общей деформации
Границы интервала изменения вертикально давления определяется в результате расчета фундаментов. В лабораторной работе они выбираются в соответствии с заданным вариантом.
| Вариант | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| σ1 | 0.15 | 0.10 | 0.20 | 0.30 | 0.05 |
| σ2 | 0.25 | 0.30 | 0.35 | 0.40 | 0.15 |

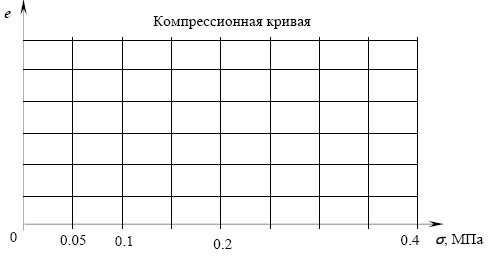

По компрессионной кривой определяются соответствующие коэффициенты пористости е1 =___________ и е2 =___________
Коэффициент сжимаемости а= (е1 - е2) / ( σ
2 - σ
1) = ________________ (МПа-1)
Коэффициент относительной сжимаемости аv = a / (1 +e0) = ___________(МПа
sup>-1
)
Модуль общей деформации Е = т⋅β / аv = ____________________________(МПа),
где β - множитель перехода от условий сжатия в компрессионном прибое к натурным условиям – без ограничения свободы бокового расширения, он принимается равным:
для песков – 0.76
для супесей – 0.74
для суглинков - 0.62
для глин – 0.40.
т – поправочный коэффициент, принимаемый равным для аллювиальных, делювиальных, озерных и озерно-аллювиальных четвертичных глинистых грунтов при показателе текучести IL ≤ 0.75 по приводимой ниже таблице в зависимости от типа грунта и коэффициента пористости
| Тип грунта | е =
0.45 |
е =
0.55 |
е =
0.65 |
е =
0.75 |
е =
0.85 |
е =
0.95 |
е =
1.05 |
|---|---|---|---|---|---|---|---|
| Супеси | 4.0 |
4.0 |
3.5 |
3.0 |
2.0 |
- |
- |
| Суглинки | 5.0 |
5.0 |
4.5 |
4.0 |
3.0 |
2.5 |
2.0 |
| Глины | - |
- |
6.0 |
6.0 |
5.5 |
5.0 |
4.5 |
Оценка степени сжимаемости грунтов
_________________________________________________________________
_________________________________________________________________
_________________________________________________________________
_________________________________________________________________
Дата выполнения __________________Проверил _______
Работа № 4 ОПРЕДЕЛЕНИЕ ПОКАЗАТЕЛЕЙ СОПРОТИВЛЕНИЯ ПЫЛЕВАТО- ГЛИНИСТОГО ГРУНТА СДВИГУ МЕТОДОМ ПРЯМОГО СРЕЗА
Ведомость испытаний образца в срезном приборе Маслова-Лурье9 Наименование грунта (по результатам работы №1) _________________________________________________________
| Масса груза на подвеске загрузочного рычага, кг | Напряжения на площадке среза, МПа | Относительное горизонтальное смещение верхней и нижней частей образца δ, мм | ||
|---|---|---|---|---|
| Вертикаль- ного, N | Горизонталь ного, Q | Нормальное, σ | Касательное, τ | |
| Предельные напряжения | ||||
σ1
= |
τ1
= |
|||
σ2
= |
τ2
= |
|||
σ3
= |
τ3
= |
|||
σ4
= |
τ4
= |
|||
σ5
= |
τ5
= |
|||
σ6
= |
τ6
= |
|||

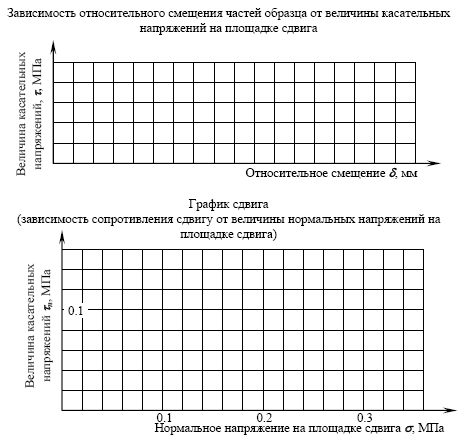

Зависимость относительного смещения частей образца от величины касательных напряжений на площадке сдвига
Определение прочностных характеристик грунта (статистическая обработка результатов)
