Лекция 2. ПРЕДЕЛЬНОЕ СОПРОТИВЛЕНИЕ ГРУНТА СДВИГУ. УСЛОВИЕ ПРОЧНОСТИ ГРУНТА (ЗАКОН КУЛОНА)

в рамках общей темы «Основные закономерности механики грунтов»

Основные показатели грунтов, используемые при расчётах предельной прочности и устойчивости грунтов, а также при расчете давления грунтов на ограждения могут быть получены в результате изучения сопротивляемости грунта сдвигу, обусловленной в сыпучих телах – внутренним трением, а в связных грунтах – трением и сцеплением.

НАПРЯЖЕННОЕ СОСТОЯНИЕ ГРУНТА

Если к поверхности грунта основания приложить нагрузку p, в нём возникнет напряженное состояние:

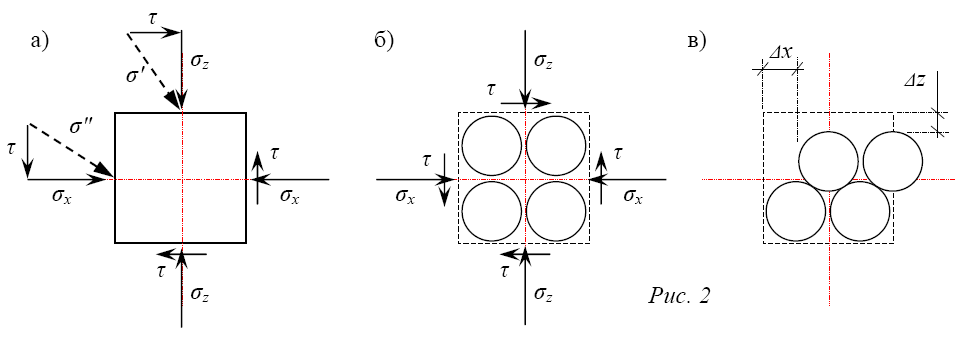

Полные напряжения по граням элемента σ' и σ" можно разложить на нормальные составляющие σ_z и σ_x и касательные (сдвигающие) τ (рис. 2,а).;

Нормальные напряжения сжимают элемент, а касательные "перекашивают" (поворачивают) его. Если представить, что элемент состоит из шаровых зёрен грунта, связанных в точках контакта, то нормальные напряжения сжимают зёрна и усиливают связи между ними, а касательные стремятся вызвать относительный сдвиг зёрен, т.е. разрушить грунт (рис. 2,б).

В том случае, когда касательные усилия превзойдут сопротивление зёрен в точках контакта, произойдет относительный сдвиг частиц (Δx и Δz на рис 2,в). Эти деформации являются необратимыми и свидетельствуют о разрушении грунта в данной точке. Причиной разрушения являются касательные напряжения τ, которые превзошли величину внутреннего сопротивления грунта сдвигу.

ВНУТРЕННЕЕ СОПРОТИВЛЕНИЕ ГРУНТА СДВИГУ

Внутреннее сопротивление грунта сдвигу происходит в результате действия сил трения между частицами и сцепления между ними:

1. Силы трения. Характеризуют внутреннее сопротивление в идеально сыпучих телах (чистые пески). Трение возникает в точках контакта частиц и зависит от многих факторов, среди которых основными являются:
- минеральный состав грунта;
- величина зёрен грунта;
- форма зёрен (окатанная, пластинчатая, игольчатая);
- состояние поверхности (округлая, угловатая);
- плотность грунта, степень водонасыщенности и др.
Показатель, характеризующий внутреннее трение в грунтах – это угол внутреннего трения (обозначается символом φ , измеряется в градусах).

2. Силы сцепления. Характеризуют сопротивление структурных связей всякому перемещению связываемых ими частиц, независимо от величины внешнего давления. Сцепление (связность) в грунте определяется:
- наличием капиллярного давления в грунте;
- силами молекулярного притяжения между частицами грунта;
- наличием в грунте вяжущих веществ (известь, минеральные смолы, соли).
Показатель, характеризующий сцепление в грунтах – удельное сцепление (обозначается символом c , измеряется в паскалях). Каким образом определить внутреннее сопротивление грунта сдвигу, характеризуемое показателями φ и c?

МЕТОД ОПРЕДЕЛЕНИЯ ПРОЧНОСТНЫХ ХАРАКТЕРИСТИК ГРУНТА

Сопротивление грунта сдвигу может быть установлено различными способами, среди которых наиболее простым и распространённым является способ испытания образца на прямой сдвиг (срез). Последовательность испытания:

1. Цилиндрический образец грунта помещается в «срезыватель»¹ так, чтобы одна его половина оставалась неподвижной, а другая могла перемещаться горизонтально под действием прикладываемой к ней горизонтальной сдвигающей нагрузки (рис. 3);

Рис. 3. N – сжимающая сила; T – сдвигающая сила; Площадь поперечного сечения образца - A

2. К образцу прикладывается нормальная к поверхности среза сжимающая нагрузка N;

3. Сдвигающую касательную к поверхности среза нагрузку T прикладывают к срезывателю ступенями до тех пор, пока не произойдёт срез и скольжение одной части грунта по другой;

4. одновременно с приложением нагрузки и во всё время испытания производятся замеры горизонтальных деформаций (смещений) грунта δ (рис. 4);

5. Проводят несколько испытаний на срез (i штук²) при различных значениях вертикальной (сжимающей) нагрузки N. То есть каждой ступени нагрузки σ_i будет соответствовать своё сопротивление сдвигу τ_i.

6. Данные опытов наносят на график, выражающий зависимость между нормальным напряжением σ и касательным напряжением τ. Опыты показывают, что в общем случае зависимость оказывается линейной.

УСЛОВИЕ ПРОЧНОСТИ ДЛЯ СЫПУЧИХ И СВЯЗНЫХ ГРУНТОВ

1. Для сыпучих грунтов (различного рода пески, крупнообломочные грунты, галечники). Зависимость σ – τ принимается прямой, проходящей через начало координат и наклонной к оси нормальных напряжений σ под углом внутреннего трения φ (рис. 5).

Из графика можно записать следующую зависимость:

τ = σ · tgφ

Указанная зависимость – условие прочности грунта (закон Кулона) для сыпучих тел: сопротивление сыпучих грунтов сдвигу есть сопротивление трения, прямо пропорциональное нормальному давлению.

2. Для связных грунтов (пылевато-глинистые грунты) прямая σ – τ не проходит через начало координат, а отсекает отрезок c на оси τ, так как в связных грунтах, обладающих сцеплением между частицами, при отсутствии нормального давления (σ = 0) сопротивление грунта сдвигу больше нуля, что обусловливается силами сцепления (рис. 6).

Общее сопротивление сдвигу связного грунта можно выразить уравнением:

τ = σ · tgφ + c

Таким образом, сопротивление связного грунта сдвигу складывается из сопротивления трения, пропорционального нормальному давлению, плюс сцепление, не зависящее от давления.
